序言
2024年做了一个项目，采购了十几片INTEL CC150这个CPU。当时考虑到的是这个U本身功耗不高，结合NVIDIA的显卡做视频解码使用的。后来工程剩余1块一直扔家里吃灰中。

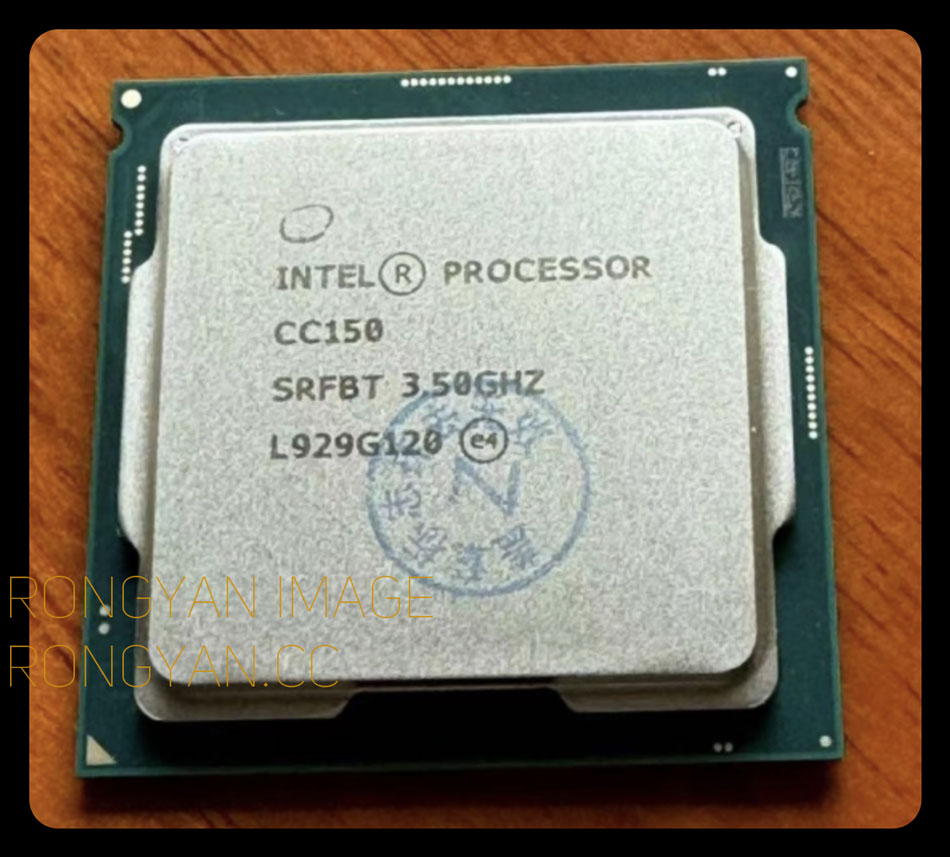

这个U是个小众产品，属于NVIDIA 定制品，INTEL 9代Coffee Lake架构，8 核 16 线程、3.5GHz 全核、无核显、R0 步进，LGA1151，你可以把它看作是INTEL 9900TF。美中不足的是不支持睿频，所以原则上打游戏对它来讲是短板，频率定死在3.5G了。但是架不住这货多核多线程，基频3.5G这些条件放在服务器上使用那就是真香定率了，再加上睿频没了反而导致它的功耗不高，用于服务器又属于是一大优点。
家里的AIO服务器原先是洋垃圾，E5 2680 V4+X99平台，带了8块HDD，测算过，基本上功率在170-180W左右，电费感人。主要是一到夏天那散热风扇声音感人，手放出风口明显的还热得不行。一直想换个功耗低一些的，一来懒得折腾，二来不知道换什么平台。
就在前不久，这货直接罢工了，主板经过长年累月的运行，彻底GG。
于是翻出抽屉里吃灰已久的一块主板：超微X11SSM-F。
这板子有很多优点：原生支持IPMI远程管理，PCIE支持拆分，自带亮机核显，双千兆电口等等。想要了解更多的，可以去官方查看说明： X11SSM-F官方说明
但问题是这个主板官方肯定是不支持CC150的，它属于超微 C236 芯片组，LGA1151，原生仅支持 6/7 代酷睿、E3 v5/v6；想要上INTEL8/9代（CC150和9代架构相同）？可以，但得魔改。
1、何为魔改
这里面涉及到的技术要点比较多，我也不想长篇大论的对其进行展开说明，感兴趣的可以移步这里做进一步的了解： 6789代魔改教程及说明
简单概括就是，通过修改BIOS，让原本不支持新CPU的主板“强行兼容”。例如：原本只支持6/7代酷睿的H110/B150，经魔改后，使其可以稳定运行6、7、8、9代酷睿，甚至部分e3v5/v6、e2124g/2136/2146等志强处理器！
这又不得不吐槽一下INTEL，当年AMD堆土机没推成功，导致INTEL摆烂，从6代开始直至9代，基本上代代没什么长进，俗称挤牙膏。明明8、9代U可以兼容6、7代主板（100系200系主板）的，但为了推300系主板非要强行设门槛，强制不兼容，才导致后来有相当长的一段时间，魔改盛行，风靡一时。
这里再贴一下INTEL 产品代数介绍及板U规格配套说明：
第一代：2009年
Clarkdale，LGA1156，32nm（如I3 530,I5 650，I7 920等），配套主板H55 P55 H57 Q57 X58
第二代：2011年,相对于第一代，仅仅是换个接口，改个型号，强制升级。
Sandy Bridge，LGA1155,32nm（如I3 2100,I5 2500，I7 2600等），配套主板H61 H67 P67 Z68
第三代：2012年，2代3代通用
Ivy Bridge，LGA1155，22nm（如 i3 3220，i5 3570，i7 3770 等），配套主板 H61、H67、P67、Z68、B75、Z77
第四代：2013年，又玩换接口这个把戏
Haswell，LGA1150，22nm（如 i3 4130，i5 4590，i7 4790 等），配套主板 H81、B85、Z87、Z97
第五代：2015年，这代核显有点东西，耐何属于是异类，早夭了
Broadwell，LGA1150，14nm（如 i3 5100，i5 5675C，i7 5775C 等），配套主板 H97、Z97
第六代：2015年，嗯， 你应该看出来了，又是换接口换名称继续happy
Skylake，LGA1151 v1，14nm（如 i3 6100，i5 6500，i7 6700 等），配套主板 H110、B150、Z170、B250、Z270
第七代：2017年,6代7代兼容
Kaby Lake，LGA1151 v1，14nm（如 i3 7100，i5 7500，i7 7700 等），配套主板 H110、B250、Z270
第八代：2017年，接口不变，但是人为改变一些触点的定义，强制不兼容
Coffee Lake，LGA1151 v2，14nm（如 i3 8100，i5 8400，i7 8700 等），配套主板 H310、B360、Z370、Z390
第九代：2018年，8代9代通用
Coffee Lake Refresh，LGA1151 v2，14nm（如 i3 9100F，i5 9400F，i7 9700K 等），配套主板 H310、B365、Z370、Z390
通过上面的信息看到了什么？从第6代开始，直至第9代，接口不变（LGA 1151,V1 V2忽视即可，毫无差别),制程不变（祖传14nm++++++),可以说那几年INTEL的日子过的是真的——安逸。这也导致了它不思进取，被卧薪尝胆多年，2017年横空出世的AMD Zen架构打得是体无完肤，直至今天都没缓过气儿来的重要原因。
2、魔改方法
1）、CPU篇

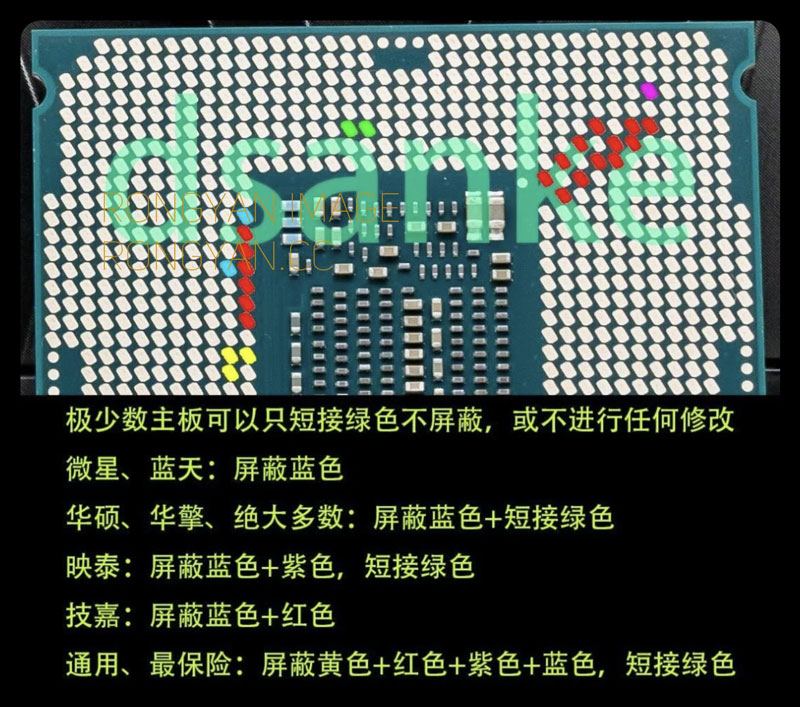

通过SMXDIY论坛查找资料，9代U要兼容上1系2系主板，需要屏蔽部分触点或短接：

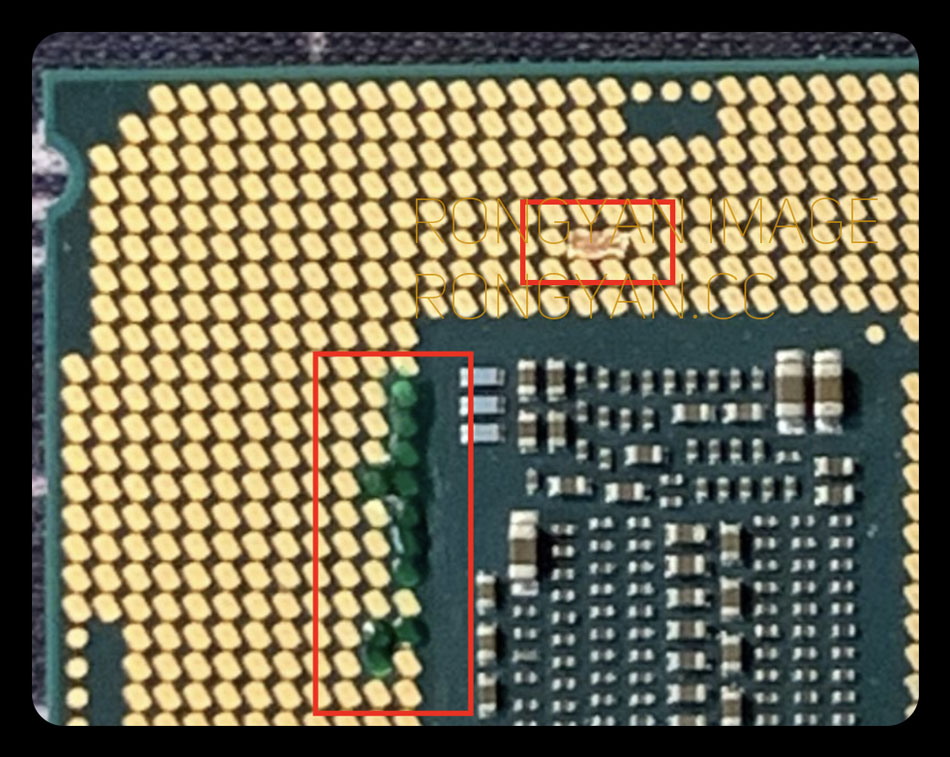

CC150我是作了如下处理（见图，屏敝点用的是绿油（淘宝几块钱一管可以用三代），上方两个点是用的双面胶导电铜箔）：

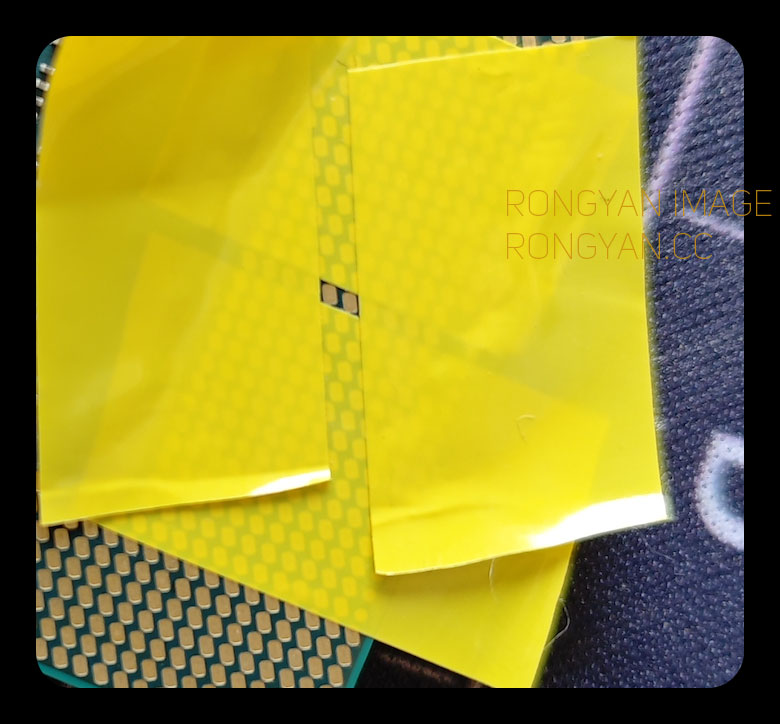

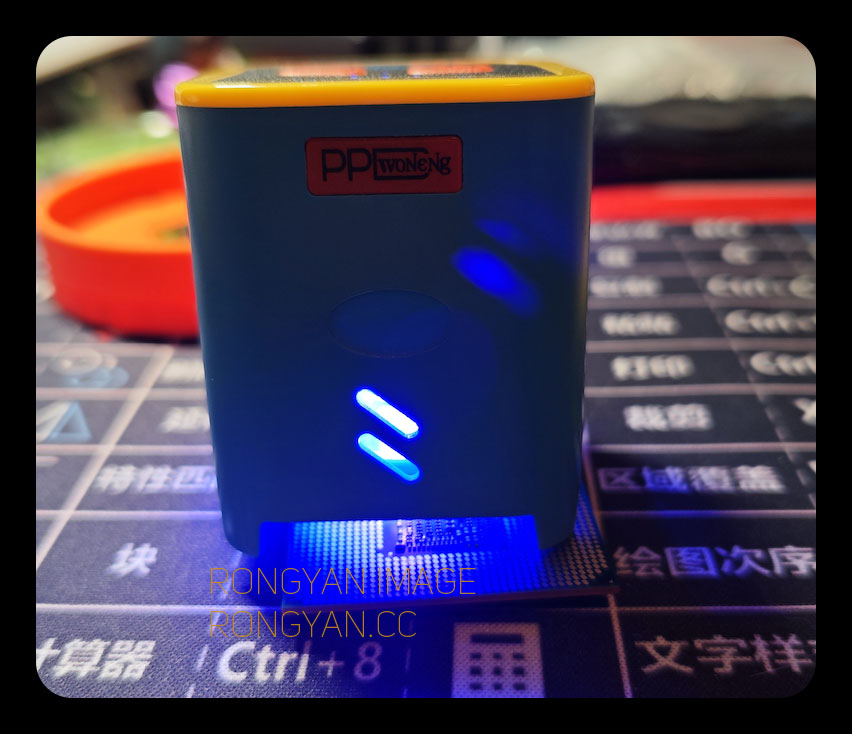

因为触点实在太密太小了，这个操作是真的难，不过后来想到一个办法是我用胶带把先要屏敝的点给圈出来，再点上绿油后用紫外灯固化，最后把胶带拿掉就可以了
2）、主板篇
先用支持的CPU点亮主板，通过IPMI更新其魔改过后的BIOS：
BIOS下载地址：百度网盘
更新完后就可以把CC150装上试机了

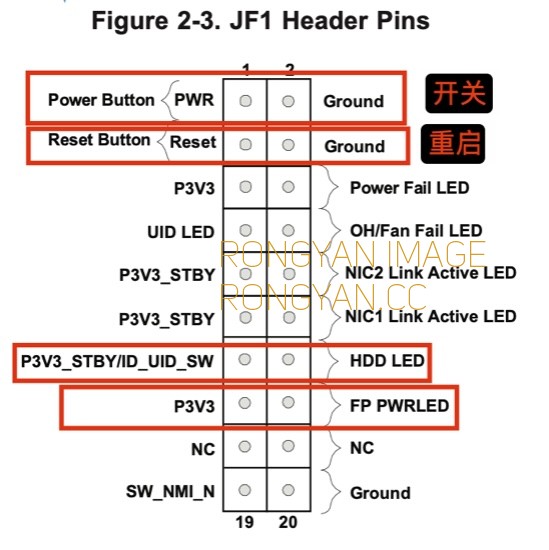

附一下开关接线定义图：

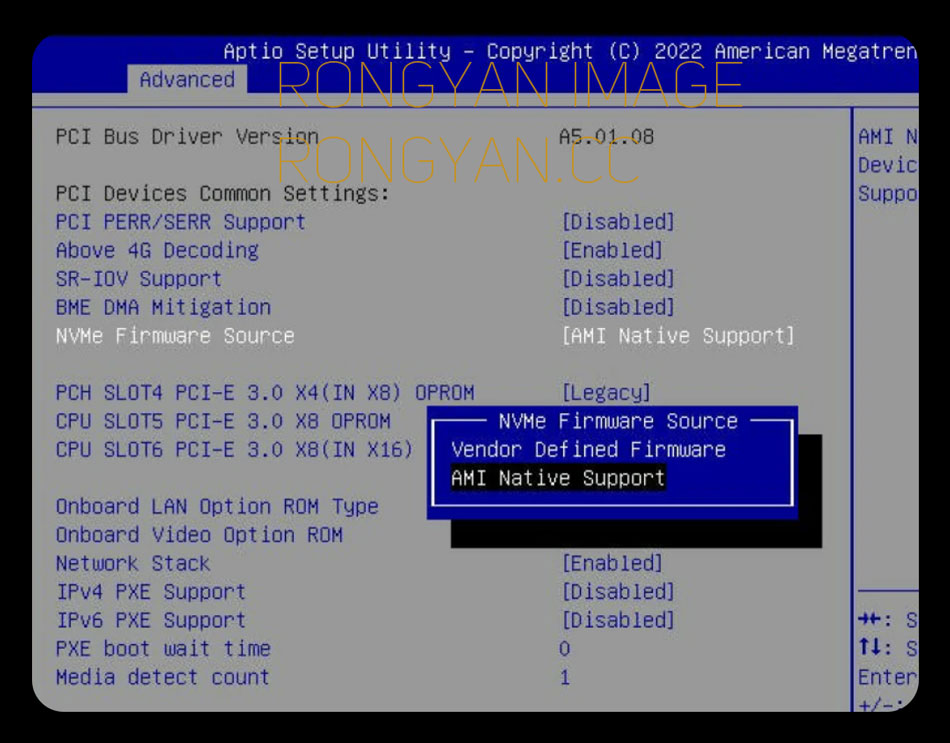

BIOS里要把AMI Native support打开，这样可以用nvme引导。
3、应用篇

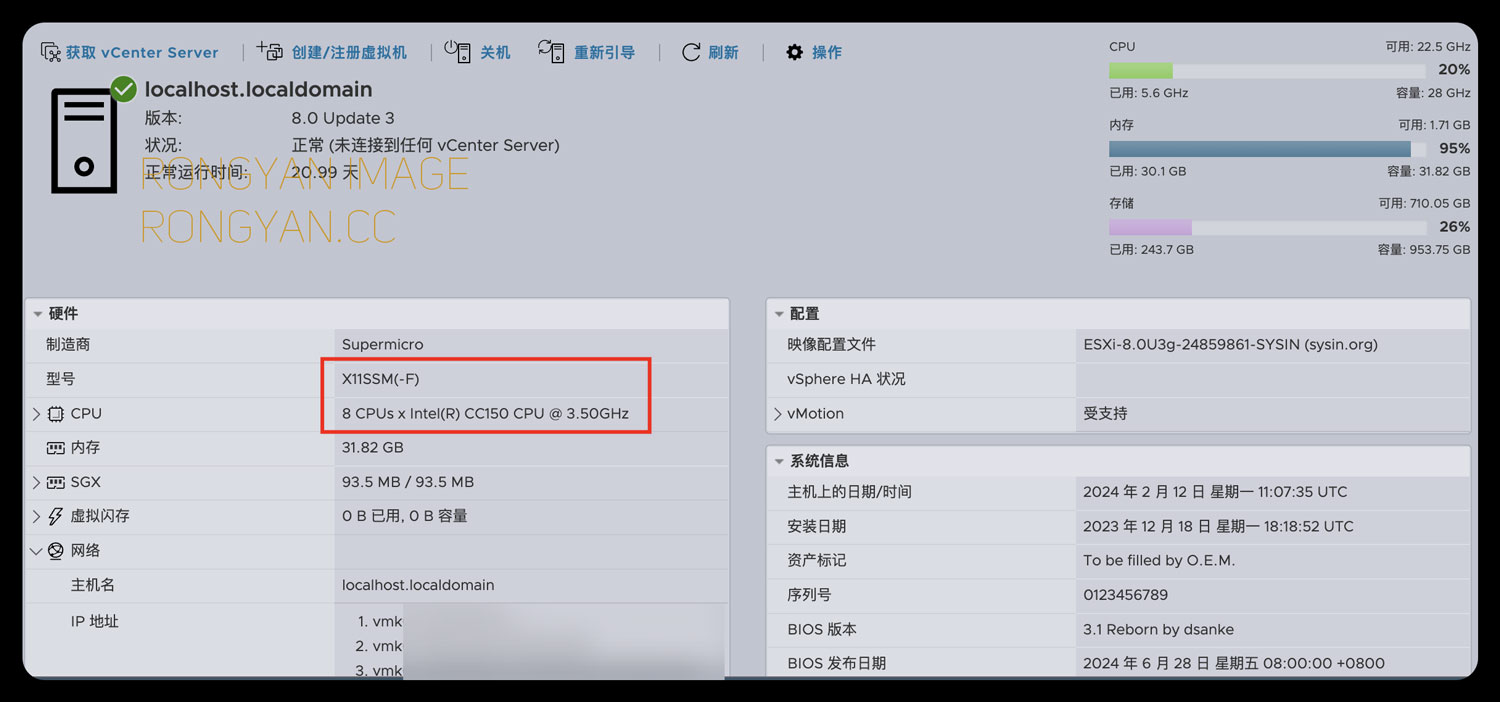

我安装了ESXI，在其中安装了飞牛、群晖，ubuntu、windows

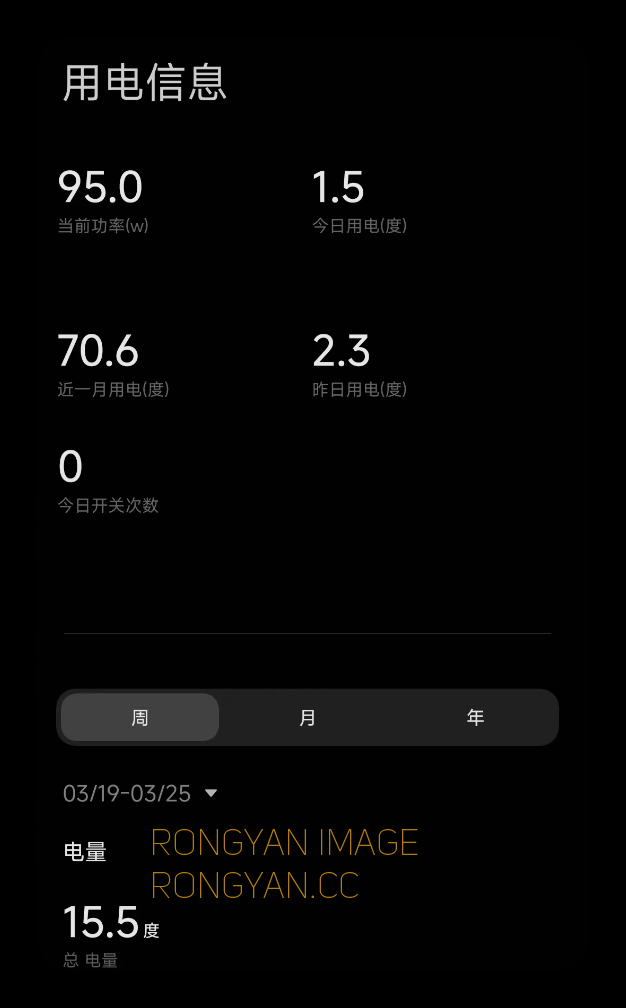

测试了一下，待机功耗从原来X99平台的180W左右下降至95W左右（原来一天至少4度电现在一天2.3度），相当惊喜了，没想到CC150综合平台功耗这么低？
